TM-508A

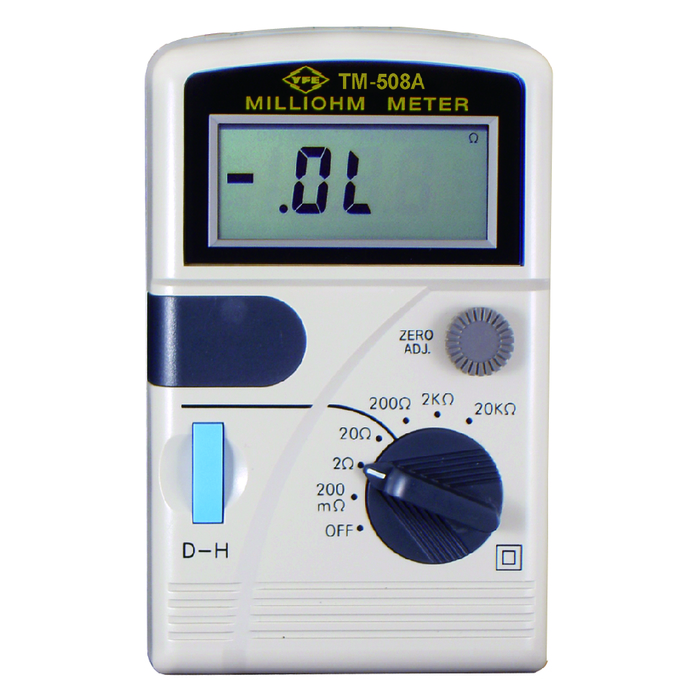

TM-508A 微阻計
產品介紹
這台數字式微歐姆計的量測方式為
♦ 四線式二條鍍夾線測量方法
♦ 精密阻抗測量方法
是精密的寬範圍之阻抗測試儀器
為了避免任何測量的誤差，特別避免關於阻抗或測試線阻抗受影響
產品特點
-
四線式二條鍍夾線去測量非常低的精確阻抗
-
輸入端有保險絲保護(0.5A/250V)
-
可測量電阻、馬達線圈、變壓器、印刷線路板
-
為了測量安全的導電體，輕電體和焊接點
-
測量範圍0.1Ω~20KΩ，分6檔位
-
D-H按鈕：可鎖住液晶顯示器的讀值
產品規格
-
顯示器：3½位液晶顯示器，最大顯示值1999，小數點及單位顯示
-
過載指示：顯示”OL ”
-
歸零調整：外部調整歸零旋鈕
-
低電池指示: 當液晶顯示器顯示“
”符號，應立即更換電池 -
顯示值更新：2.5次/秒
-
操作高度：低於2000公尺以下,高於海平面
-
操作地點：適於室內使用
-
操作溫度及濕度：5°C~40°C,低於 80%RH
-
儲存溫度及濕度：-10°C~60°C,低於70%RH
-
電源：1.5V × 6 NEDA 15F IEC R6 JIS SUM-3
-
交流電壓轉換直流電壓變壓器：交流電壓輸入AC100V〜240V頻率 50HZ/60HZ，輸出直流電壓DC 9V(DC 8.0〜11V最大)，輸出直流電流大於0.5A
-
外形尺寸:160mmx100mm x52mm(長X寬X高)
-
重量: 約500公克 (含電池)
電氣規格
(23°C±-5°C, 80% RH 或低於 ) 精確度 : ±( …% 讀值 ＋ …數位)
|
檔位
|
精確度
|
解析度
|
測試電流
|
開路電壓
|
|
200 mΩ
|
±(0.3%+ 4)
|
0.1mΩ
|
100mA
|
大約4.8V
|
|
2Ω
|
1mΩ
|
10mA
|
||
|
20Ω
|
10mΩ
|
10mA
|
||
|
200Ω
|
0.1Ω
|
1mA
|
||
|
2kΩ
|
1Ω
|
1mA
|
||
|
20kΩ
|
10Ω
|
100uA
|
配件
-
說明書
-
測試夾
-
SUM-3 1.5V電池
-
交流電壓轉換直流變壓器
-
0.5A/250V保險絲
-
帆布袋
